Pali

Attraversamento Pedonale

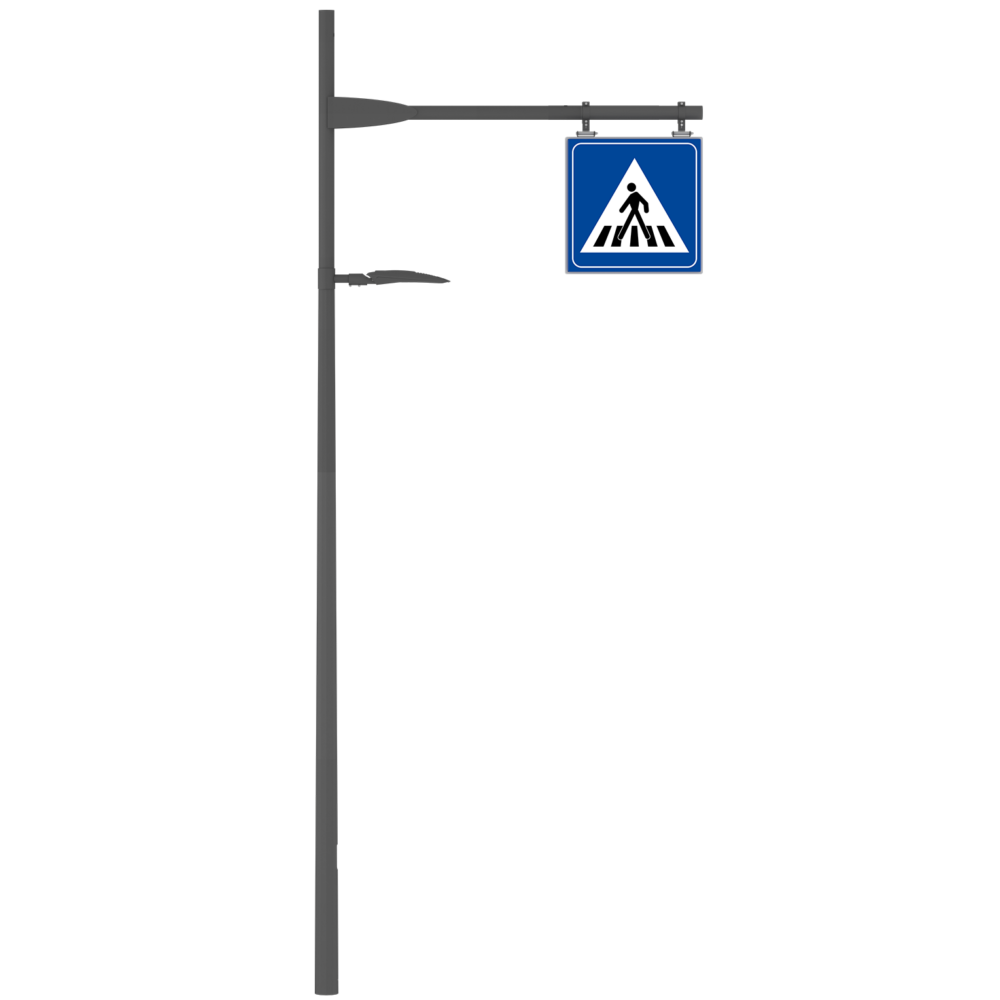

Palo Serie AP attraversamenti pedonali

Palo AP della "Serie Sicurezza" specifico per illuminazione di attraversamenti pedonali, formato da 2 tronchi incastrati e saldati in sequenza. Primo tratto a sezione poligonale a 12 lati, secondo tratto a sezione circolare. Nel punto di unione tra le 2 diverse sezioni è saldato un codolo in acciaio a sezione circolare con codolo per installazione di apparecchi di illuminazione con attacco Ø 60 mm.

Vai ai download
Sezione circolare Made in Italy

Palo AP della "Serie Sicurezza" specifico per illuminazione di attraversamenti pedonali, formato da 2 tronchi incastrati e saldati in sequenza. Primo tratto a sezione poligonale a 12 lati, secondo tratto a sezione circolare. Nel punto di unione tra le 2 diverse sezioni è saldato un codolo in acciaio a sezione circolare con codolo per installazione di apparecchi di illuminazione con attacco Ø 60 mm.

Caratteristiche Palo AP Serie Sicurezza

Palo per illuminazione di attraversamenti pedonali formato da 2 tronchi incastrati e saldati in sequenza. Primo tratto a sezione poligonale a 12 lati, secondo tratto a sezione circolare.

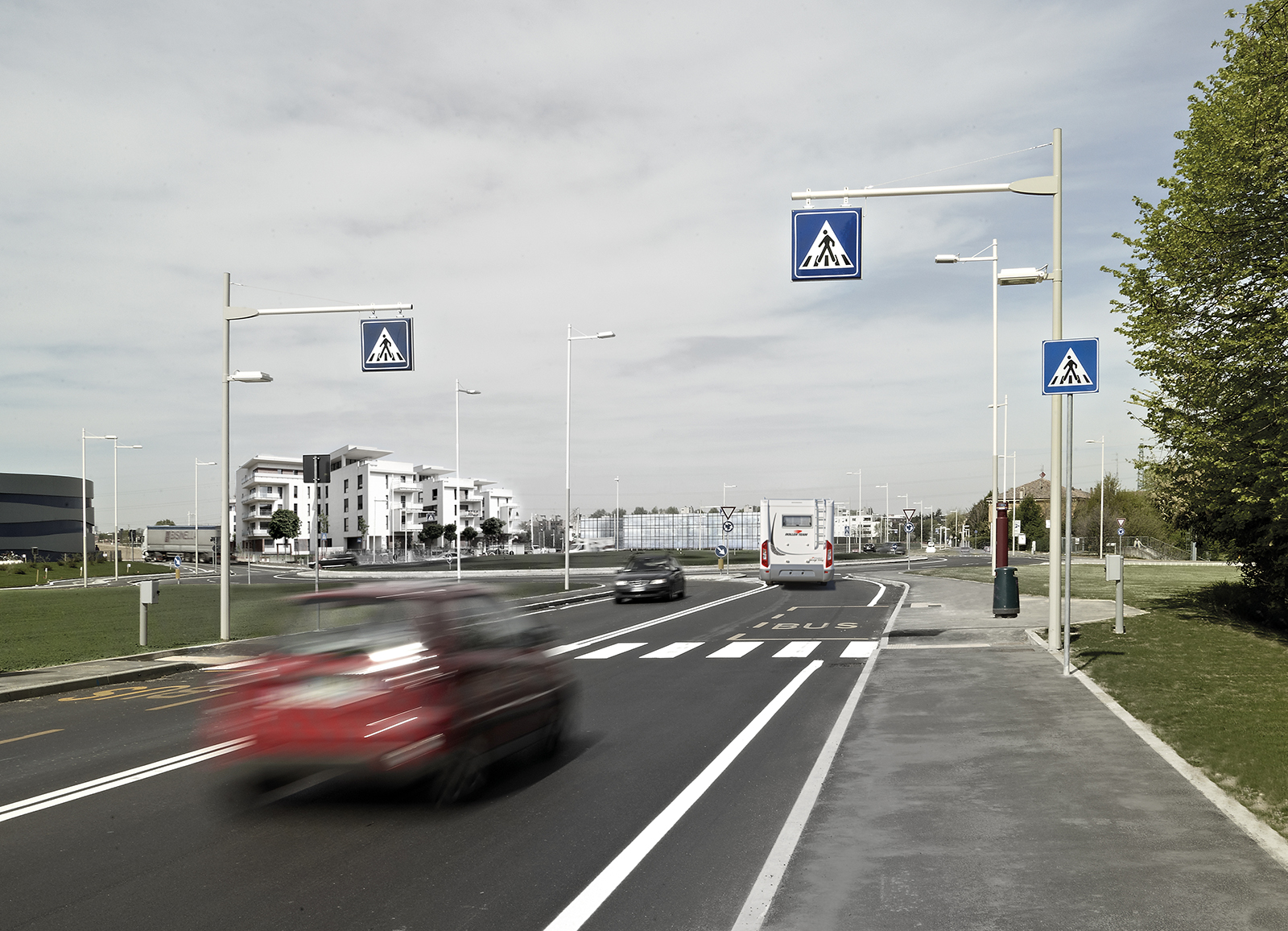

Garantisci attraversamenti pedonali sicuri

 Nel punto di unione tra le 2 diverse sezioni è saldato un codolo in acciaio a sezione circolare con codolo per installazione di apparecchi di illuminazione con attacco Ø 60 mm. Braccio porta-segnaletica in acciaio a sezione circolare disponibile in due lunghezze. Il punto di innesto del braccio è munito di 2 lame di acciaio con funzione decorativa e di rinforzo del supporto. Il braccio è dotato di cartello luminoso bifacciale serigrafato, installabile attraverso appositi collari di fissaggio.

Dettagli tecnici del prodotto

Altezza punto luce: 5275 mm
Parte libera sotto cartello: 5200 mm

Lunghezza braccio porta cartello:
3500 mm o 4000 mm
1° tratto: lunghezza 5200 mm – Ø 180 mm
2° tratto: lunghezza 2000 mm – Ø 114 mm
Interramento 800 mm

Palo AP

Progettato per attraversamenti pedonali sicuri

Scarica il DWG

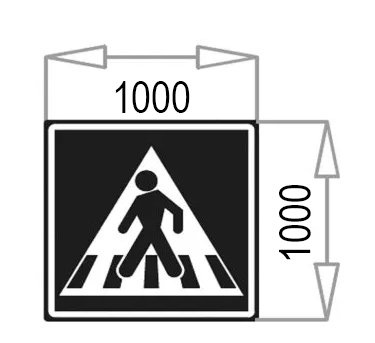

Cartello luminoso bifacciale serigrafato
Cartello pedonale

Cartello

Dimensioni: 1000×1000 mm

L’importanza dell’uniformità di luce nelle nostre strade.

Approfondiamo insieme

I colori disponibili

Zincatura a caldo secondo la norma UNI EN ISO 1461 e successiva spazzolatura per garantire una perfetta finitura superficiale. Verniciatura a polveri poliestere.

Grafite

Codice 01

Nero

Codice 02

Argento

Codice 03

Sabbia

Codice 04

Colore RAL

Su richiesta

Prodotti compatibili con la serie sicurezza

Il corpo illuminante sarà fornito con ottica specifica OP per attraversamenti pedonali

ITALO

Scopri altri argomenti interessanti

AEC e l’illuminazione di aeroporti: piste, terminal e parcheggi

Scopri di più

Ottenere più risparmio tramite la regolazione del flusso luminoso

Approfondisci il post

Ridurre i costi di un impianto d’illuminazione stradale

Illuminazione stradale a LED

Download

Scarica la documentazione tecnica del palo AP “Serie Sicurezza” per illuminazione di attraversamenti pedonali a LED.

Scheda tecnica

Serie AP attraversamenti pedonali

Download

Disegno 2D dwg

Serie AP attraversamenti pedonali

il file è riservato agli utenti registrati
